?近日上海朗坤技術服務部完成了一例測試，在本次測試中涉及測試方式較多，無線優化和排障其實看似容易，實則需要進行大量的分析工作，先將測試情況匯總供有興趣的朋友學習了解無線測試的相關知識。
故障問題：廠區內移動終端經常出現問題
測試設備： NetScout AirMagnet Survey；AirMagnet WiFi Analyzer；AirMagnet Spectrum XT；AirCheck G2

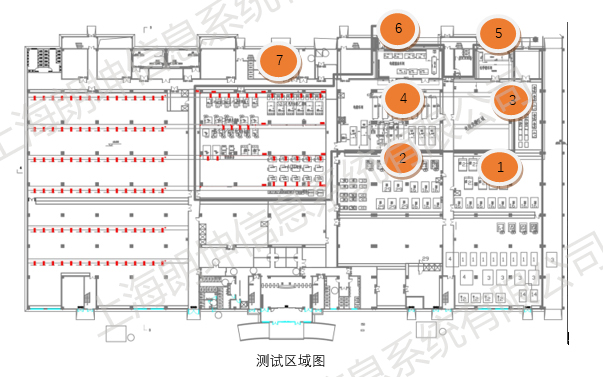

測試過程：測試區域圖如上圖所示，我們將測試現場主要分為6個房間，按順序給每個房間進行了編號如圖中標注，
1. 首先對整個區域進行信號覆蓋的勘測，了解覆蓋是否存在問題；
2. 其次對每個房間和走道進行頻譜干擾檢測，目的是檢測當前環境當中存在的非WiFi的干擾；
3. 之后對每個房間使用Netscout WiFi Analyzer軟件進行分析，包括同頻/鄰頻的干擾
4. 最后使用Netscout AirCheck G2進行主動漫游的檢測，并對平時工作情況良好的區域和充電樁區域進行數據捕獲。
1. 信號強度覆蓋
從現場整體的信號覆蓋來看，基本上能達到全覆蓋，信號強度基本都在-60dBm以上。現場一共將近22個AP，除了2條走廊有2個AP，其余每個房間里平均2-3個AP，所以從單獨的房間信號覆蓋來看，有些房間存在AP信號強度都偏高，這樣會導致設備在漫游的時候無法快速的選擇適當的AP，從而減低漫游的效果。

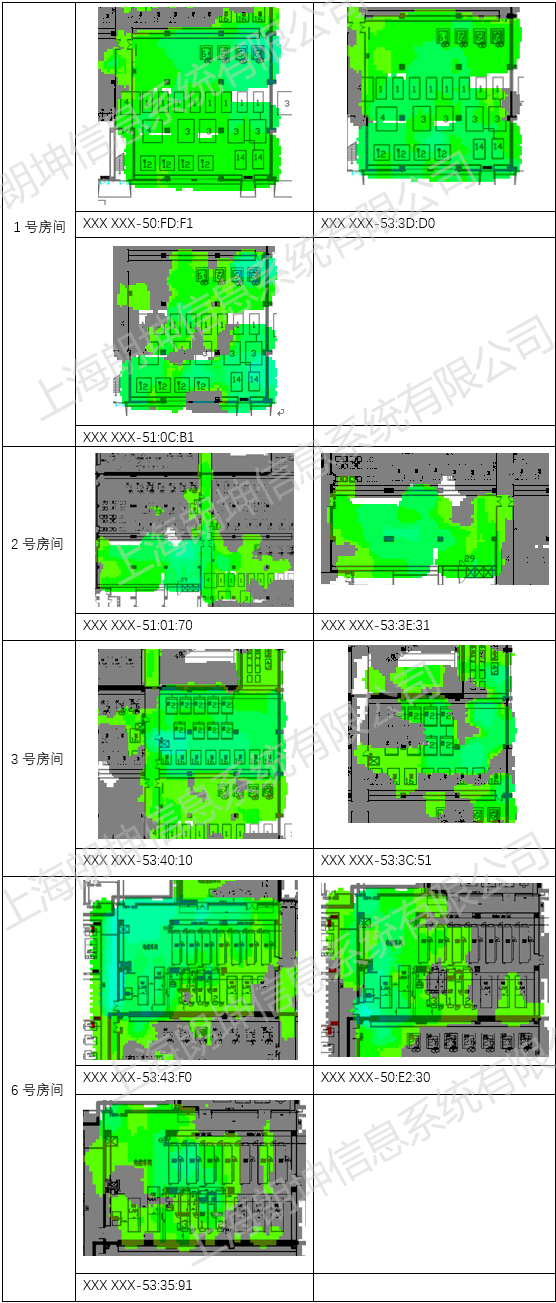

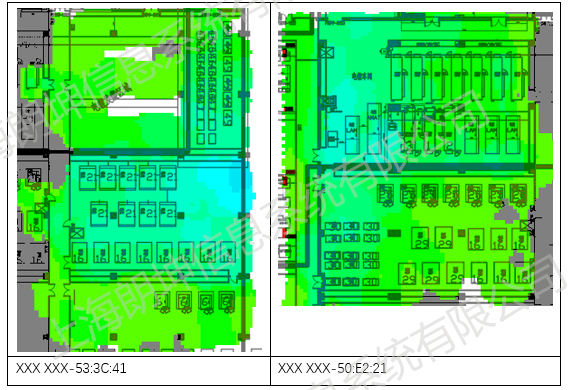

從上圖中可以發現1,2,3,6房間里的AP，信號強度都比較高，3號房間的XXX XXX-53:40:10這個AP甚至能覆蓋到1號房間，2號房間的XXX XXX-51:01:70這個AP信號強度把走廊里也覆蓋掉一部分，建議減小這2個AP的功率，其他幾個房間看可以選擇性的稍微降低其中某個AP的功率。
5G信號強度
從5G信號強度來看，其中有2個AP信號比較大，覆蓋區域能達到2個房間，如上圖，所以可以考慮降低這2個AP的功率

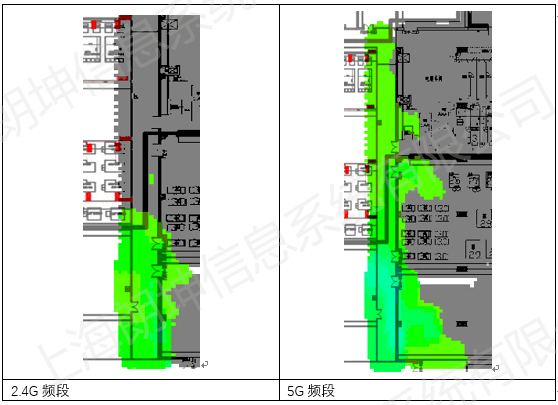

左側充電樁走廊上的AP，信號強度發現2.4G信號比較弱，只能覆蓋到下面區域，而5G信號能覆蓋到整條走廊。
2. AP帶寬設置
AP帶寬設置可以影響無線的傳輸速率，但是如果帶寬設置過大也會導致信號的干擾，通過勘測結果發現，現場的AP在2.4G下設置的都是20MHz比較理想，但是在5G頻段下，AP的帶寬基本都設置在了80MHz。

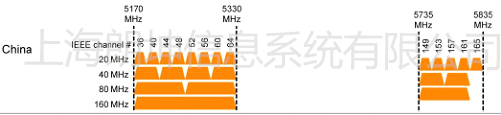

雖然5G頻段信道比2.4G多，但是中國只允許使用5G的低頻和高頻2個區段，所以如果都設成80MHz帶寬，這樣的話從區域部署來說互補干擾的信道只能設置3個，如下圖
通過對每個房間的頻譜檢測，發現現場2.4G環境中存在大量的非WIFI的干擾，且存在時間比較平凡，所占信道資源也比較嚴重。其中主要的干擾源類型為MotionDetector（運動檢測器）、Microwave Oven（微波爐）、Analog Cordless Phone（模擬無繩電話），由于現場設備比較多，比較難以判斷具體干擾源是哪些設備產生的。
其中運動檢測器指的是：運動探測器是使用各種方法來確定是否有大量身體移動通過某個區域的設備，通常作為安全或能源管理系統的一部分。雖然大多數型號使用紅外探測系統，但一些較新的型號使用微波探測系統。 在某些型號中，這種微波檢測系統在2.4GHz頻帶的窄頻帶上發射。雖然只有在運動檢測時，在人流量較高的區域或高WLAN業務區域才有效，但是如果設備的傳輸頻率與WLAN所在的頻道相對應，這些設備就有可能中斷WLAN業務。
模擬無繩電話是：模擬無繩電話是對802.11b / g或802.11a無線局域網（WLAN）的干擾的另一個來源。 與數字無繩電話不同，模擬無繩電話使用僅占用射頻頻譜窄帶寬的窄帶傳輸。因此，即使對其他非重疊信道上的接入點沒有明顯的干擾，也可能會對工作在相同信道或頻率的802.11a / b / g接入點造成嚴重的干擾。

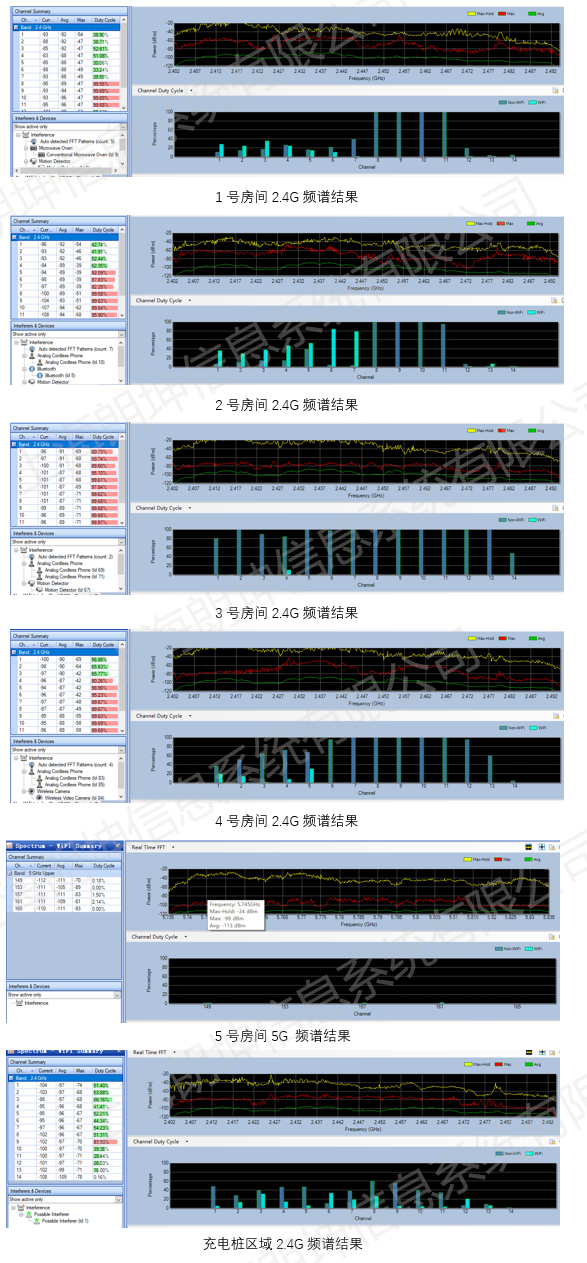

從頻譜結果來看1、2號房主要干擾在8—11信道，信道占空比最忙是都到達99%左右，3號房間最嚴重是整個2.4G頻段信道占空比都能達到99%左右。而且干擾情況出現頻繁，嚴重影響正常數據傳輸。其中主要有影響的是運動控制器的干擾源，信道占空比能達到90%以上。
而5G頻段里很干凈，沒有任何非WIFI的干擾，測試當天也沒發現5G頻段上有數據傳輸。
在7號房間里所說的帶有攝像頭的設備，經過分析發現那些攝像頭都屬于WiFi信號，有自己的SSID，都是xiaoyi的攝像頭，且這些設備的信道規劃也不合理，有些在7信道上。如下圖

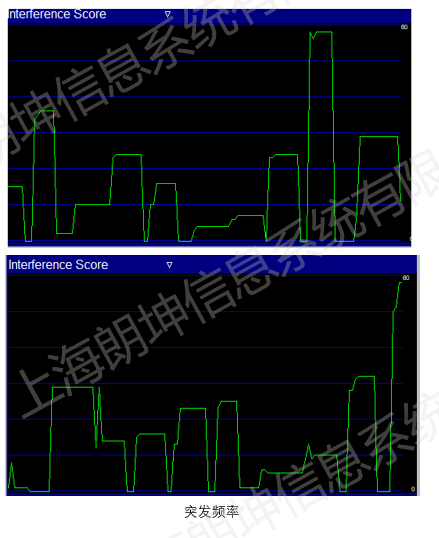

這些設備不算WiFi的干擾，只能算是同頻的干擾，但從現場的同頻干擾測試結果來看，現場同頻干擾間歇性的會有突發，突發頻率還比較高。
干擾系數（數值越高干擾越大）
現場漫游測試分2部分，一個是通過AirCheck G2進行主動的漫游，另一個用AirMagnet WIFI Anlayzer進行被動檢測。
1. 被動檢測

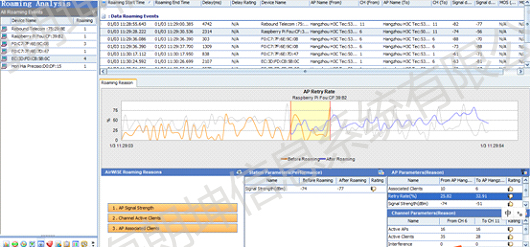

漫游被動檢測
從現場設備漫游的情況來看，從一個AP切換到另一個AP的時間最短在300ms，最高要到4700ms，一般建議在2000ms以下為優，要注意的是這里所說的切換時間是指從一個AP斷開再連到另一個AP上的時間，并不是指設備在移動中始終不切換的時間。而且切換時的信號強度有時要到-80dBm才會切換。從漫游的原因來看也主要有信號強度減弱、信道重傳率高、AP連接終端過多等因素。
2. 主動檢測

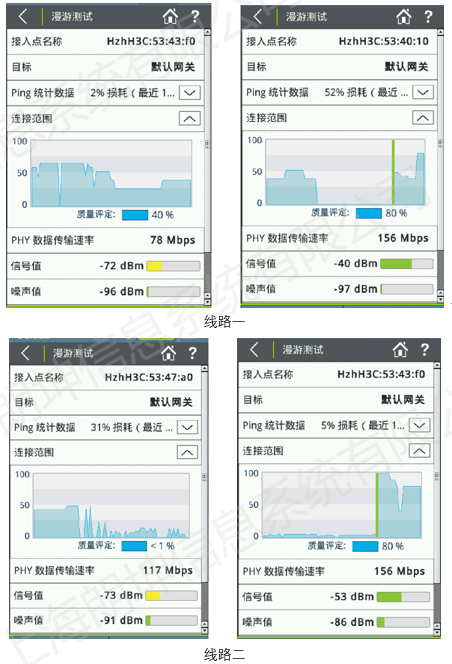

在主動漫游測試發現時發現從一邊走廊走道另一邊走廊的過程中AP切換的時間會很長，在中途雖然前一個連接的AP信號已經很弱（大概-70 dBm左右），但設備不會馬上切換AP，而是等到很長一段時間（期間信號強度始終維持在-70dBm左右）才會切換，如下圖
從2次漫游來看，雖然切換的時候很短（綠色柱狀條），但中間在第一個AP的粘連時間太長，一直沒有切換AP的時候會產生大量丟包。

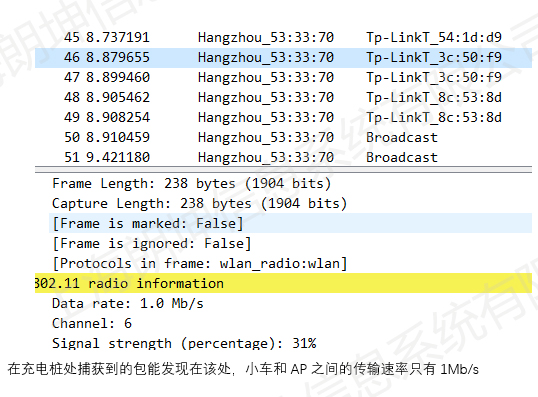

在充電樁處捕獲到的包能發現在該處，小車和AP之間的傳輸速率只有1Mb/s
3. AP信號穩定性

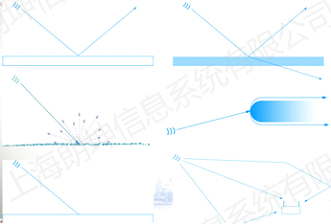

由于無線信號傳輸時靠的反射方式傳輸，所以信號強度也會有漂移的情況發生，由于現場人員走動，還有貨物的移動，都會阻擋到信號的發射方向，從而到這信號強度的變化。

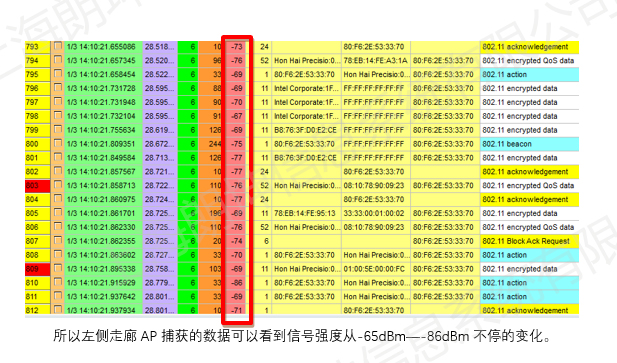

所以左側走廊AP捕獲的數據可以看到信號強度從-65dBm—-86dBm不停的變化。
無線故障有時候優化需要借助不同的分析方式和分析工具，對頑癥還需下猛藥，出組合拳。
針對本次測試，我們的下一部的建議有以下幾方面：
1. AP功率調整
由于同一區域有好幾個AP，AP部署比較密集，信號都比較強，所以對同頻干擾會有影響，其次終端在漫游過程中由于AP信號都差不多強會影響切換質量。尤其是3號房間的XXX XXX-53:40:10和2號房間的XXX XXX-51:01:70這2個AP功率比較強，建議降低其發射功率。
在充電樁走廊里的AP信號偏弱，可以增強功率，但是要注意左右房間里的AP的發射功率不要太高，保證走廊上的小車使用。
也可以考慮在走廊里的AP改用定向天線，保證發射功率朝走廊兩邊輻射。
2. 漫游設置調整

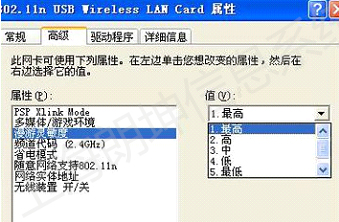

終端在使用中漫游問題，可以從2方面來做調整，一個是AP上可以對漫游機制進行調整，設置其主動輔助漫游策略，其次在小車的網卡上進行調整。有些網卡是能設置漫游靈敏度或者漫游主動性（此設置讓您定義無線客戶端為改善與接入點連接的漫游主動程度，默認值是在不漫游和性能之間達到平衡），把漫游靈敏度調高，使其在信號一旦變弱的情況下馬上切換，減少粘連情況的發生。
如果小車網卡不支持，考慮能否更換網卡。
3. 更改5G頻段
由于現場環境中2.4G頻段非WIFI的干擾比較嚴重，在無法確認干擾源的情況下，要么避開受干擾信道，要么把終端都更換到5G頻段上，但首先建議把AP上5G的帶寬設置為40MHz。從測試結果來看5G頻段很干凈，使用率和干擾都幾乎沒有。
建議新建的廠區條件允許盡量使用5G頻段。
4.重新規劃設備信道
在現場除了發現7號房間里設備里攝像頭屬于WIFI信號外，還在現場發現有些手機熱點和其他設備存在，如果禁止手機帶入就不應該會出現熱點信號，而且還有幾個TP-LINK的信號，可以確認下是哪些設備的，由于有些設備之前沒有管理所有信道會有些亂，可以重新規劃一下。
