你們?cè)S多人可能已經看到客戶越來越多地使用單模光纖，無論是因?yàn)閱文９饫w本身的優勢(主要是距離和帶寬)，還是因?yàn)榕c運營商網絡的連接以及正在開發的新興單模應用。
由于單模是外部設施運營商網絡和超大規模數據中心的實際標準，低成本單模收發器日益增長的需求正在推動其成本降低。此外，我們現在看到各種規模的數據中心都在準備通過單模光纖支持短距離應用的200G及以上速度，如支持500米以下100、200和400G的100GBASE-DR、200GBASE-DR4和400GBASE-DR4。
因此，您需要知道如何確保上述系統能夠支持客戶所需的更高速度。
過去，像100GBASE-LR4這樣的遠程單模應用允許較大的插入損耗，而使用較便宜的收發器會降低插入損耗裕量。與支持100G、距離長達10千米的100GBASE-LR4允許6.3 dB插入損耗相比，對于長度為500米的短距離100GBASE-DR應用，允許的插入損耗僅為3 dB。因此，現在如同100 G多模應用一樣，設計人員需要了解其損耗預算，該預算可能會限制通道中的連接數量。

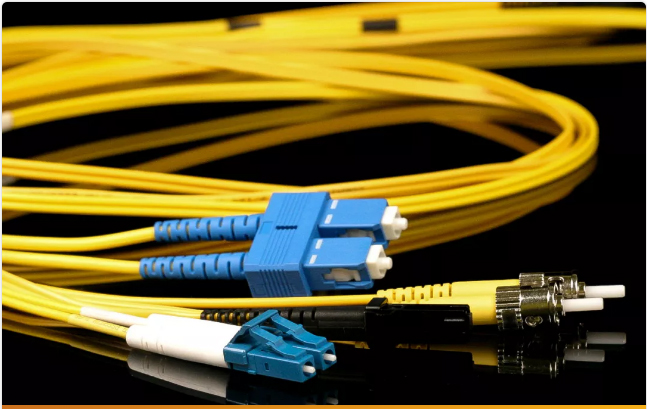

對于單模光纖和更高的數據速率來說，需要更多地關注回波損耗。反射回收發器的光太多會造成誤碼和性能下降。這就是為什么我們還看到斜球面(APC)型連接器越來越普遍，其8度角端面使反射的光被吸收進包層之中，從而減少光纖纖芯內的背向反射。
對于單模光纖，有些關鍵事項需要考慮。首先，單模比多模更難保持清潔。同樣的一?；覊m，在62.5或50μm多模光纖纖芯上阻擋的光線要比在9μm單模光纖纖芯上阻擋的光線少得多。
涉及到APC單模連接器時，需要了解的事項更多。檢查時，需要確保使用APC型檢查探頭端頭，這種端頭經過特別設計，可使攝像機與APC連接器的角度相匹配。福祿克網絡的FI-7000 FiberInspector? Pro和FI-500 FiberInspector Micro具有APC型探頭尖端，可供選擇購買。
對于APC型連接器，還需要確保整個端面表面可以與清潔設備完全接觸。換句話說，清潔設備必須以與連接器相同的8度角進行對齊，以便進行正確清潔。

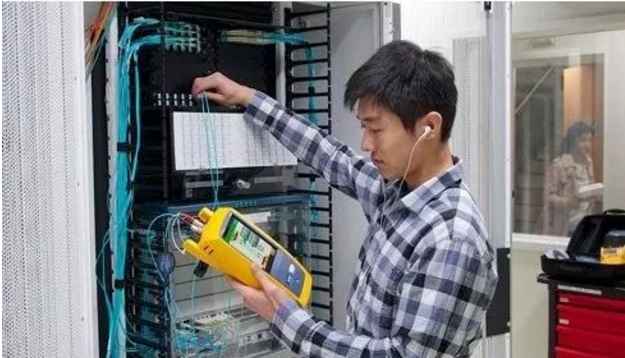

對帶有APC型連接器的單模光纖進行1級測試時，還需要確保使用APC型適配器。對于福祿克網絡的CertiFiber? Pro來說，只涉及到輸出端口問題，因?yàn)槠漭斎攵丝诓捎梅墙佑|式對接。

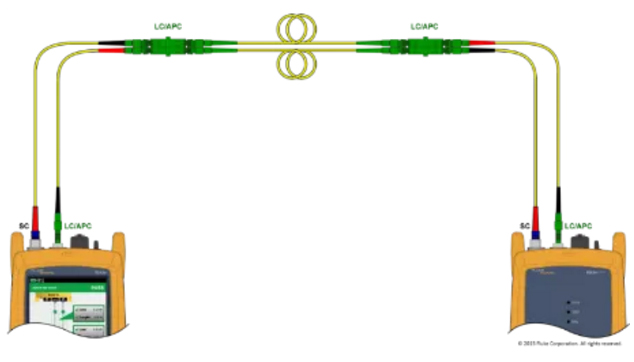

即使將APC型連接器連接至輸入端時不會發生任何損壞，但您會收到一條關于接收到的功率過低的警告。測試APC系統時，您需要利用兩根混合UPC-APC線和兩根APC-APC線進行連接。對于2級OTDR測試，由于使用APC連接器時的反射被包層吸收并且回波損耗非常小，因此福祿克網絡的OptiFiber? Pro(實際上所有的OTDR)將APC連接顯示為如熔接頭一樣的非反射損耗。
對于200GBASE-DR4和400GBASE-DR4短距離單模應用，您還需要處理MPO連接器，因?yàn)樵搼?yīng)用需要8根光纖，4根用于發送，4根用于接收，數據傳輸速率為50或100Gb/s。在這種情況下，強烈推薦使用福祿克網絡的MultiFiber Pro測試儀，該測試儀具有可同時掃描所有光纖的專用MPO連接器，從而避免使用費時的MPO到LC扇出轉接線，該轉接線將多根光纖分離為單光纖通道。如果您需要進行大量MPO相關工作，利用我們的FI-3000 Fiber Inspector Pro專業光纖檢測顯微儀，可以節省大量時間。當然，它具有APC MPO適配器。
測試單模光纖系統時，您還需要確保在1310和1550nm波長下均進行測試。不僅僅因?yàn)檫@兩種波長都通過測試就意味著兩者之間的任意波長都能通過測試，而且是因?yàn)檩p微折彎在1310nm下可能顯現不出來。
