光纖連接器端面污染是光纖故障的主要原因?；覊m和污染物可以引起插入損耗和反射，抑制光傳輸并引起收發器損壞。光纖損耗和 OTDR 測試能夠發現此問題，但是在許多情況下，連接部分的灰塵會導致光纖測試既耗費時間又不準確。
在光纖認證測試的前期、中期和后期，灰塵會由一個光纖連接器端面轉移至另一個端面，這會造成問題，所以任何連接部分的兩個端面都必須保持干凈并時刻對其進行檢查。此外，由于在實際接觸的端接面之間會產生微小碎片，因此連接臟污的光纖連接器可能引起端面永久性損壞。對于出廠時端接的跳線或尾纖，也必須進行檢查，因?yàn)楸Ｗo(hù)性端蓋并不能保證光纖連接器端面清潔。 要避免這類常見故障的發生，在插入插座或設備之前應首先檢查光纖連接器端面并去除任何污染物。

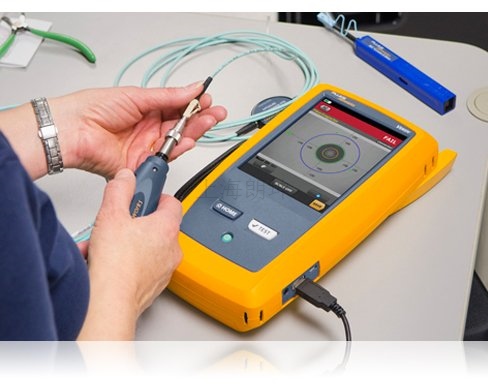

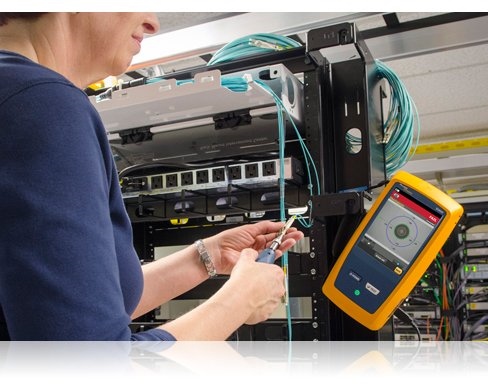

FI-7000 FiberInspector Pro 是一款光纖檢查范圍工具，通過此工具您可在 1 秒內對光纖連接器端面進行檢查和確認，使您首次即可完成工作。光纖檢查范圍工具能夠自動進行通過/失敗認證，排除了光纖檢測中的人為猜測，任何人都可以成為光纖檢測專家。
按照工業標準 - IEC 61300-3-35 對您的光纖端面進行認證?；蛘呷绻敢獾脑?，您可以手動將您的端面進行分級。

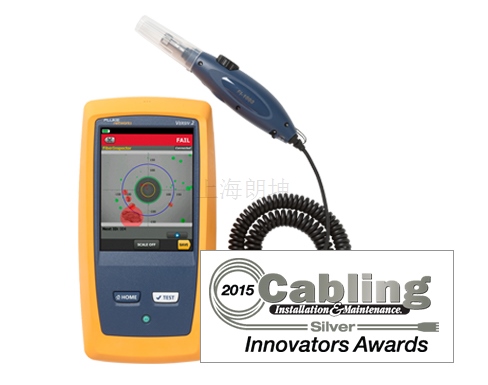

FiberInspector Pro 會將光纖端面上的瑕疵加亮。FI-7000 將瑕疵涂色并將瑕疵的背景加亮而非只是將瑕疵區域涂色，藉此可使瑕疵清晰可見。未通過標準要求的瑕疵會被涂成紅色，而通過的則會被涂成綠色。
將光纖端面圖像直接存儲至您的 Versiv 測試結果中。將端面圖像與 CertiFiber Pro OLTS 和/或 OptiFiber Pro OTDR 測試結果相結合以完善光纖布線健康度歷史數據。
FI-7000 基于 Versiv 線纜認證平臺，通過此平臺您可方便地將光損耗 (OLTS) 和光時域反射 (OTDR) 或甚至雙絞線銅或網絡分析等功能添加至 FI-7000。產品擴展工具包可用于 DTX CableAnalyzer、CertiFiber Pro OLTS、OptiFiber Pro OTDR。
Versiv 的 ProjX? 系統可管理從設置到系統驗收過程的全部項目，確保正確完成所有的測試。輸入項目作業的測試詳情后，ProjX 會將其儲存在一個用整個團隊容易理解的名稱命名的項目文件中。更改模塊或作業時，無需重新輸入詳情。通過利用 U 盤或電子郵件分享項目文件，以支持執行相同作業的多個測試儀。易用且高效。
現在，您可以像使用智能手機那樣輕松地測試多種類型的介質。只需選擇您正在進行的作業，大顯示屏就會確認需要執行的測試。Taptive 有助于您更快速、方便地進入整個布線基礎設施。
LinkWare Live 是云式服務，任何人均可在任何設備上隨時隨地管理認證工作。通過 LinkWare Live，您可以
了解每項任務的每次測試。使用任意智能設備即可查看任意項目的情況，分析每一次測試，即時獲得錯誤設置或線纜 ID 的通知。
良好的開始是成功的一半。使用計算機或平板定義線纜 ID 和測試設置。然后將其發送到測試現場的測試儀或 Brother 打印機，實現無錯誤測試以及粘貼標簽。
確保您的測試儀處于最新?tīng)顟B(tài)。標準隨時可能在沒有通知的情況下發生變化，而過時的測試報告可能意味著數小時的重新測試。LinkWare Live 能夠自動保證測試儀保持更新。
不要再把時間和汽油浪費在送測試儀回辦公室上。集成 Wi-Fi 可以直接將測試結果從工作場所上傳到 LinkWare Live。然后自動下載到正確的任務中，以使用 LinkWare PC 快速生成報告。
避免項目拖延。跟蹤所有測試儀的最后使用位置并監控其狀態，確保它們始終處于校準狀態并運行最新固件。
支持所有 Versiv 型號：DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。
項目經理有全面的工作流程監控和測試結果整合功能。
LinkWare 將數據收集到便于客戶理解的單一報告中，突出展現鏈路質量和安裝工藝水平。LinkWare Stats 提供將測試結果轉化為圖形的自動統計報告，直觀展示性能。該報告能以一種緊湊的、圖形化的格式匯總完整的布線和光纖基礎設施測試數據，以便能輕松地查看余量和定位異常點。
全部的 Versiv 產品所有者可對 FI-7000 的通過/失敗光纖端面進行分級。包含于 Versiv 固件 v3.0 和更高版本之中。只需下載最新的 Versiv 固件并以 FiberInspector 作為測試內容創建一個新項目就可享受對此光纖端面檢測功能的免費分級。
型號
型號/名稱 說明
FI-7000 型號 FI-7000 型號有 2 種版本：無線和非無線。無線版本集成 Wi-Fi，可上傳結果到 LinkWare Live。不想使用 Wi-FI 的 客戶可以使用禁用了集成 Wi-Fi 的非無線版本。

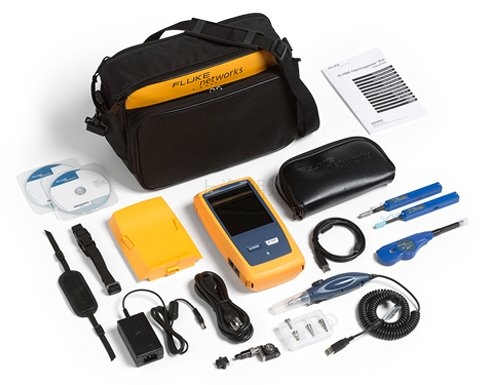

FI2-7000 FI2-7000 FiberInspector Pro 包含：Versiv 主機、USB 光纖 金牌支持服務 ? 檢測視頻探頭及 4 盒內配有探尖（LC、FC/SC 悶頭1.25 和 2.5 mm 通用探尖）、用于保護主機后置連接器的空模塊、 交流電充電器、肩帶、USB 接口電纜、Versiv 開源軟件 CD、集成 Wi-Fi、入門指南、軟攜包。
FI2-7000-NW 配置與 FI2-7000 相同，禁用集成 Wi-Fi。
金牌支持服務 ?
FI2-7000-MPO 配備 MPO 端頭和清潔用具的 FI2-7000 FiberInspector Pro 金牌支持服務 ? 包含：Versiv 主機、USB 光纖檢測視頻探頭及 4 盒內配有 探尖（LC、FC/SC 悶頭1.25 和 2.5mm 通用探尖頭）、 MPO 光纖檢測適配器探尖、用于 1.25 mm 和 2.5 mm 套管 的 Quick Clean 清潔器和 MPO 連接器、用于保護主機后置 連接器的空模塊、交流電充電器、肩帶、USB 接口電纜、 Versiv 開源軟件 CD、集成 Wi-Fi、入門指南、軟攜包。
FI2-7000-MPO-NW 配置與 FI2-7000-MPO 相同，禁用集成 Wi-Fi。
金牌支持服務 ?

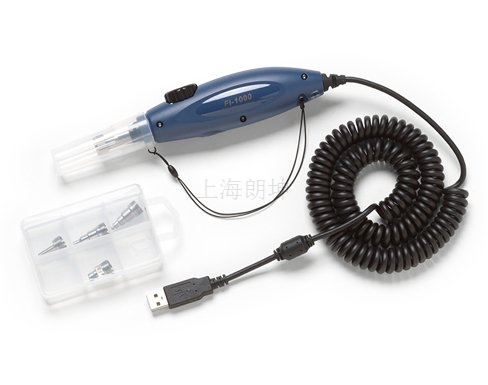

FI-1000 USB 光纖檢測視頻探頭適用于 Versiv 產品（CertiFiber Pro、OptiFiber Pro、DSX CableAnalyzer）。
金牌支持服務 ?
FI-1000-工具包 用于 Versiv 產品的 USB 光纖檢測視頻探頭附加端套盒（盒內 金牌支持服務 ? 裝有LC、FC/SC 悶頭1.25 和 2.5mm 通用探尖）。
配件
型號/名稱 說明
FI1000-TIP-KIT 4 盒裝 FI-1000 探尖（內有 LC、FC/SC 悶頭、1.25 和 2.5mm 通用探尖）
FI1000-SCFC-TIP SC 和 FC 悶頭視頻探頭探尖。
FI1000-LC-TIP LC 悶頭視頻探頭探尖。
FI1000-EXND-LC-TIP 擴展 LC 悶頭視頻探頭探尖。
FI1000-ST-TIP ST 悶頭視頻探頭探尖。
FI1000-MU-TIP MU 悶頭視頻探頭探尖。
FI1000-E2KAPC-TIP E2000/APC 悶頭視頻探頭探尖。
FI1000-SCAPC-TIP SC/APC 悶頭視頻探頭探尖。
FI1000-E2K-TIP E2000 悶頭視頻探頭探尖。
FI1000-LCAPC-TIP LC/APC 悶頭視頻探頭探尖。
FI1000-2.5-UTIP 用于跳接線的 2.5 mm 通用視頻探頭探尖。
FI1000-1.25-UTIP 用于跳接線的 1.25 mm 通用視頻探頭端頭
FI1000-2.5APC-UTIP 用于跳接線的 2.5 mm APC 通用視頻探頭探尖。
FI1000-LC-PCTIP LC 單工和雙工連接器的視頻探頭探尖。
FI1000-MPO-UTIP 用于跳接線和悶頭的 MPO 探頭端頭和轉換旋鈕
FI1000-MPO-XY-UTIP 用于多行跳接線和隔板的 MPO 探頭探尖和轉換旋鈕
FI1000-MPOAPC-UTIP 用于跳接線和悶頭的 MPO/APC 探頭探尖和轉換旋鈕。
FI1000-1.25APC-TIP 用于跳接線的 1.25 mm APC 通用視頻探頭探尖。
FI1000-MPOAPC-XY 用于多行跳接線和悶頭的 MPO/APC 探頭探尖和轉換旋鈕。
FI1000-MPOAPC-RT 不帶轉換旋鈕的 MPO/MTP APC 可替換探尖
FI1000-MPO-RT 不帶轉換旋鈕的 MPO/MTP 可替換探尖
QuickClean-1.25-1P Quick Clean 清潔器 1.25 mm 光纖、LC 和 MU，單
QuickClean-1.25-5P Quick Clean 清潔器 1.25 mm 光纖、LC 和 MU，5 套裝
QuickClean-2.5-5P Quick Clean 清潔器 2.5 mm 光纖 - SC、ST、FC、E2000、5 套 裝
QuickClean-2.5-1P Quick Clean 清潔器 2.5 mm 光纖 - SC、ST、FC、E2000，單
QC-MPO-12/24-1P MPO 12/24 光纖專用的 QuickClean Cleaner，一包一件 - 見照片
QC-MPO-12/24-5P 面向 MPO 12/24 光纖專用的 QuickClean Cleaner，一包 5 個清潔 器 - 見照片
QC-MPO-16/32-1P MPO 16/32 光纖專用的 QuickClean Cleaner，一包一件
QC-MPO-16/32-5P 面向 MPO 16/32 光纖專用的 QuickClean Cleaner，一包 5 個清潔 器
VERSIV-SM-箱 Versiv 小便攜箱。

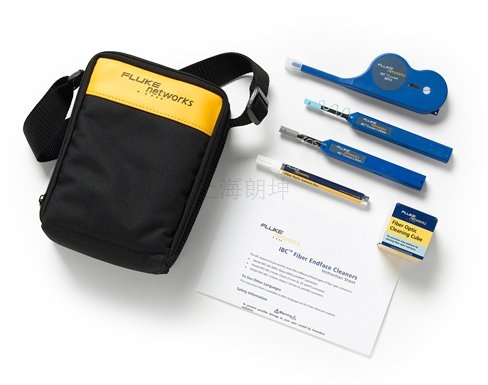

NFC-Kit-Case-E 增強型光纖清潔工具包 - 包括一個 QuickClean 1.25mm 清潔器、 一個 QuickClean 2.5 mm 清潔器、一個 QuickClean MPO 清潔 器、一支溶劑筆、一個清潔塊和一個軟攜包。
VERSIV-BACKPK-STRP Versiv 大便攜箱背帶
PWR-SPLY-30W 30W 電源，15V，2A 帶 US 適配器。
PWR-SPLY-30W INTL 30W 電源，15V，2A 帶 US、EU、AU 和 UK 適配器
PWR-SPLY-30W SA/IN 30W 電源，15V，2A 帶 US、南非和印度適配器
PWR-SPLY-ADP EU、AU、UK 適配器，30W 電源。
PWR-SPLY-ADP-SA 30W 電源，南非和印度適配器 參見圖片
VERSIV-ADP-WIFI Versiv 主機 Wi-Fi 適配器（在以下國家供應）

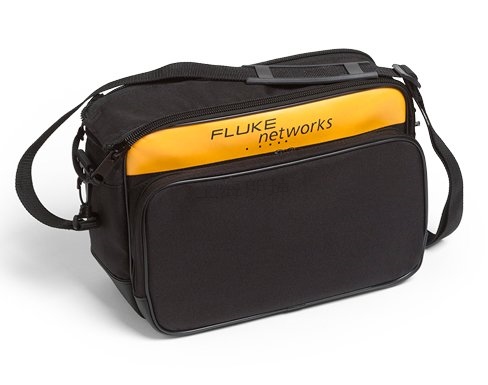

VERSIV-LG-CASE Versiv 大便攜箱
規格
技術規范
檢測探頭技術指標
2M 像素藍色 LED
光源藍色 LED
電源Versiv 主機
視野 (FOV)水平：425 μm
垂直：320 μm
最小可檢測微粒大小0.5 μm
體積大約 6.75 英寸 x 1.5 英寸（1175 毫米 x 35 毫米），無適配器端頭
重量200 g
溫度范圍工作時：32°F 至 122°F (0 °C 到 +50 °C)
存放：-4°F 至 +158°F（-20°C 至 +70°C）
合格證CE
一般規格
重量帶模塊和電池的主機：3 磅，5 盎司（1.28 千克）
體積帶模塊和電池的主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
電池鋰離子電池組，7.2 V
電池壽命隨附最佳檢測探頭
集成 Wi-Fi符合 IEEE 802.11 a/b/g/n 要求；雙頻（2.4 GHz 和 5 GHz）
充電時間
測試儀關電量從 10% 充到 90% 需四小時
測試儀開測試儀開啟時電量從 10% 充到 90% 需要六小時
環境技術指標
工作溫度*-18oC 至 45oC
非操作溫度-30oC 至 60oC
操作高度4,000 m (13123 ft)
3200 米（10,500 英尺）帶交流適配器
存儲高度12,000 米
EMCEN 61326-1
* 請不要將電池保存于低于 -20°C (-4°F) 或高于 50°C (122°F) 的環境下超過一個星期，以免損壞電池容量。
