簡化檢驗測試 MicroScanner2 Cable Verifier 創新地改進了音頻、數據和視頻電纜測試。它首先從四種測試模式中獲取結果，并能在同一個屏幕上顯示以下所有內容 — 圖形化布線圖、線對長度、到故障點的距離、電纜 ID 以及遠端設備。而且，它的集成 RJ11、RJ45 和同軸電纜測試端口幾乎支持任何類型的低壓電纜測試，而不需要笨拙的適配器。最終結果就是減少了測試時間和技術錯誤，從而可以實現比以前更加有效的高質量安裝。

簡化檢驗測試
     MicroScanner2 Cable Verifier 創新地改進了音頻、數據和視頻電纜測試。它首先從四種測試模式中獲取結果，并能在同一個屏幕上顯示以下所有內容 — 圖形化布線圖、線對長度、到故障點的距離、電纜 ID 以及遠端設備。而且，它的集成 RJ11、RJ45 和同軸電纜測試端口幾乎支持任何類型的低壓電纜測試，而不需要笨拙的適配器。最終結果就是減少了測試時間和技術錯誤，從而可以實現比以前更加有效的高質量安裝。
快速排除服務問題
     今天的通信技術人員有很多問題需要處理，而不僅僅是電纜問題。在確定連接問題的原因之前，必須先排除可能存在的電纜和服務等問題。是否有電話電壓？ 極性是什么？ 遠端有以太網交換機嗎？ PoE 是否可用？ MicroScanner2 可以確認這些問題，為技術人員提供了一個強大的視角，讓他們可以檢測出目前最常見的音頻、數據和視頻服務問題。 這意味著更快、更全面的故障排除。

MicroScanner? Cable Verifier 系列

下一代 MicroScanner 可檢驗音頻/數據/視頻電纜，并具有一個創新的用戶界面。

MicroScanner PoE 功能：

• 快速確定問題是由線纜連接不良還是未連接線纜、功率不足或受電設備 (PD) 引起的。

• 可供網絡工程師調查潛在的交換機配置或故障的信息。

• PoE  交換機驗證 – 通過報告 PoE 等級 (0-8) 判斷交換機端口能否提供足夠的功率。

• 供電線對 – 以圖形方式顯示供電線對。包括DUAL標識，表示交換機在 2 或 4 線對上供電(802.3bt或 PoE ++)

• PoE 供電器驗證 - 顯示供電器電壓水平

• 有源開關檢測 - 確定線纜是否已連接到交換機端口以及端口速度，支持最高 10G

• 線纜測試 – 識別兩端的任何短路、開路或交叉線，各線對的長度，以及通過發送音頻查找線纜。

• 驗證并排除工業以太網銅纜的故障

MicroScanner 系列特性：

• 直觀的界面 – 在單個屏幕上以圖形方式顯示接線圖、長度、電纜 ID 和故障點距離

• 多介質支持 – 無需適配器即可測試所有常見介質類型，包括 RJ11、RJ45 和同軸電纜（僅限 MS2）

• IntelliTone 音頻發生器 – 采用 IntelliTone 數字和模擬音頻發生器，精確跟蹤任何電纜和線對

• VDV 服務檢測 — 確認當前的介質服務，包括 10/100/1000 以太網、POTS 和 PoE

• 超大屏幕 – 超大背光 LCD 使測試結果不管在晴朗的陽光下還是陰暗的屋子里都清晰可見

• 磁性掛件（MicroScanner 套件中已含） – 通過強磁力稀土磁體使技術人員能夠騰出雙手并防止測試儀跌落和意外損壞



  Microscanner PoE 能夠快速而方便地完成 PoE 驗證，從而解決 PoE 安裝難題。測試儀根據最新的 PoE 標準檢測連接的交換機提供的可用的 PoE 等級 (0-8)，并顯示無源 PoE 源的電壓。這些信息使技術人員能夠了解安裝功能、改進工作流程，并減少等待交換機信息所需的時間。

以前的電纜檢驗測試儀要求用戶必須在四種不同操作模式之間切換才能看到所有測試結果。這不僅降低了測試過程的速度，而且導致了較高的用戶錯誤率。MicroScanner2通過在同一個屏幕上顯示布線圖、線對長度、到故障點的距離、電纜 ID 以及遠端設備等主要測試結果，很好地解決了這一問題。而且，它有一個超大的背光 LCD 屏幕，能夠圖形化顯示布線圖結果，從而給用戶帶來了前所未有的舒適性和清晰度。

是否對用于測試各種音頻、數據和視頻介質類型的各種適配器的丟失或損壞感到煩惱？ MicroScanner2 內置 RJ11、RJ45 和同軸電纜支持，從而淘汰了這些笨拙的適配器。主設備和遠端識別器都可以立即用于測試電話插座、以太網插座和 CATV 出口。這是 MicroScanner2 簡化電纜檢驗的又一途徑。

MicroScanner2 具有內置的 IntelliTone 數字和模擬音頻技術，不管工作環境如何，它都可以精確地定位幾乎任何電纜或線對。利用數字模式來定位線束或交換機、配線板或墻壁插座中的高級數據電纜 (Cat 5e/6/6a)。數據模式非常適合用于高數據、RF 或電磁干擾的環境。配合 IntelliTone 200 Pro 探頭一起使用時，它還可以從測試儀端或探頭端檢驗電纜布線圖。

對于音頻級電纜（Cat 3 及以下級別）以及同軸電纜、安全/報警電纜和喇叭線，可以使用模擬模式。這些電纜針對較低頻率傳輸進行了優化。因此，使用低頻音頻更容易將其定位。MicroScanner2 的智能模擬音頻技術在每次被測線對一起短路時都改變音樂，從而消除了安裝期間線對定位的盲目性。這樣，技術人員就可以在將線對插入插座前或在診斷音頻傳輸問題時對它們進行準確判別。

音頻、數據和視頻技術人員有很多問題需要處理，而不僅僅是電纜問題。在確定連接問題的原因之前，必須先排除可能存在的電纜和服務等問題。MicroScanner2 可以確認這些問題，為技術人員提供了一個強大的視角，讓他們可以檢測出最常見的服務問題。 檢測 POTS 電壓是否存在，并檢驗極性。檢驗供電的 10/100/1000 以太網交換機是否位于遠端?；蛘?，確認 PoE 電壓和線對是否正確。

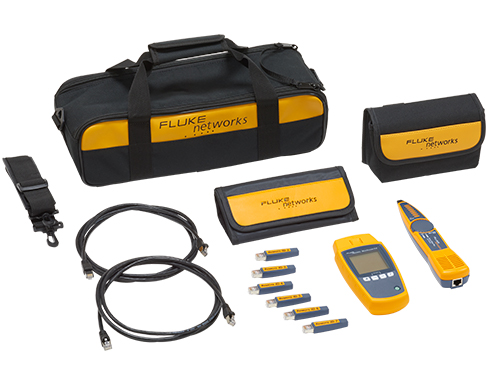

您的工具需要經得起考驗，才能不被輕易損壞。MicroScanner2 擁有一個堅固的橡膠皮套，可以承受最惡劣的工作環境。您可以把它扔進工具箱，完全沒問題。而且，它現在還標配一個樹脂便攜包，可以增強保護，增加方便性。
