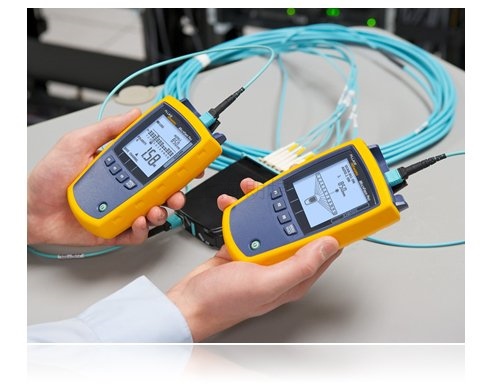

介紹 MultiFiber? Pro 光功率計和光纖測試工具包。 MultiFiber Pro Optical Power Meter and Source 是唯一一款無需使用扇形跳線便可測試 MPO 光纖干線的光纖測試儀。此單模和多模 MPO 光纖測試工具使極性測試問題不再復雜，并可使 MPO 卡盒更容易進行現場測試。無論是使用 10 Gbps 預端接 MPO 光纖干線，還是計劃使用新一代40/100 Gbps Ethernet 性能，數據中心正在統一使用 MPO 連接器解決方案。典型的數據中心光纖安裝意味著耗時、手動及不精確的 MPO 驗證。MultiFiber Pro Optical Power Meter and Source 比單光纖電纜認證法的速度快 90%，因為它只對單個連接器中的 12 個光纖進行功率損耗測量和極性驗證 — 可將測試時間從幾周減少到幾天。

首款支持單模和多模 MPO 光纖認證的 MPO 光纖測試儀

• 利用“掃描全部”功能自動掃描和測試 MPO 連接器中的所有光纖

• 支持多模和單模 MPO 光纖干線

• 在測試光纖干線時無需使用扇形跳線

• 以最小的界面顯示易懂的結果

• 用戶界面上顯示所有12光纖

• 自動 8、10 和 12 光纖測量

• 診斷 MPO 光纖鏈接并分析單根光纖的測試結果

• Mag Kit 束帶附件 - 強稀土磁體可吸到測試環境中的金屬表面上，從而解放了操作人員的雙手

特性

“全部掃描”功能

MultiFiber Pro 功率計中的“全部掃描”功能可自動掃描和測試所有 12 MPO 連接器中的光纖 – 只需 6 秒就可完成所有損耗和功率測量工作。此功能可在使用扇形跳線時自動測試 MPO 終端光纖，避免了在光纖間移動光纖測試儀的人工過程和時間消耗。

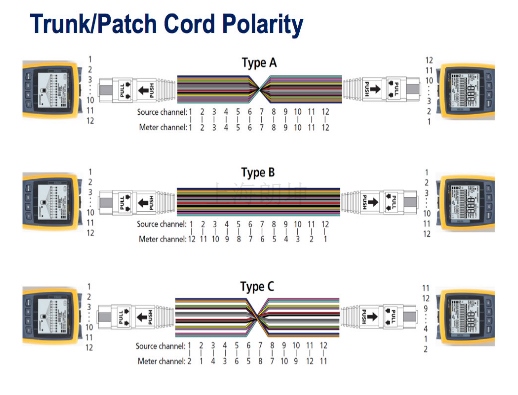

內置極性驗證

任何極性方案的目的就是為了提供一個鏈路發送器到鏈路接收器間的不間斷連接。對于陣列式連接器，TIA-568-C.0 定義了 3 種方法實現此目的：方法 A、B 和 C。部署錯誤十分常見，因為這些方法需要將不同極性的跳接線組合起來使用。為了確保極性正確，MultiFiber Pro 允許用戶測試單條跳線、永久鏈路和通道。

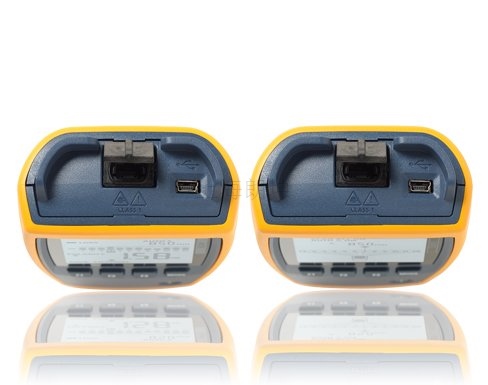

板載 MPO 測試適配器

在光功率計和光源上均配有 MPO 連接器，無需使用昂貴、復雜的扇形跳線即可測試 MPO 光纖。

無保護罩的端口會使布線、設備和測試儀存在受污染的危險，從而影響性能。在測試儀上使用帶遮蔽式保護罩的連接件可以防塵。通過關閉 MPO 連接器端口，MultiFiber Pro 為您提供更高的測試可靠性，使您更加安心。

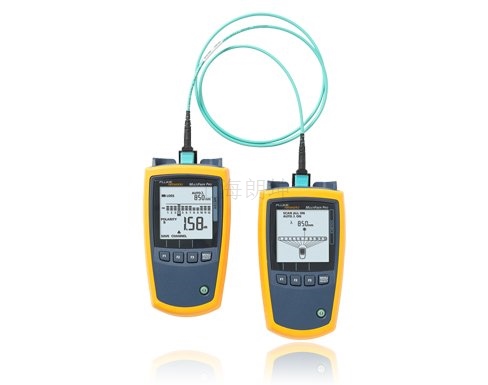

簡潔的用戶界面

MultiFiber Pro 在簡潔地同時顯示12 光纖極性、功率和損耗測試結果方面做得非常成功，因此該用戶界面正在申請專利。該功率計可輕松地讓用戶同時了解 12 多根光纖的測量結果。光源顯示的是每條 MPO 連接器中正在測試的光纖。任何一個不滿足測試極限值的測量值均被明確指出，以便進行根本原因分析。這個功能強大、操作簡單的測試工具可讓每個人都成為光纖測試的專家，提高測試數據中心項目的效率。

選擇單條光纖

數據中心的主要問題之一，是在測試和故障排除期間是否能夠詳細了解單條光纖的情況。MultiFiber Pro 可對 MPO 光纜中的單條光纖進行故障診斷并提供單條光纖的測試結果。此功能可通過更精確的單條光纖數據和報告，提高 MPO 連接器驗證和故障排除的靈活性。

輕松的報告

MultiFiber Pro 功率計內部最多可存儲 3,000 個測試結果（相當于 250 條 MPO 線纜），可上傳至運行 LinkWare? 7 電纜測試管理軟件的 PC 上。LinkWare 7 可以管理測試結果、編輯線纜 ID、打印專業報告，甚至可將數據導出為電子表格格式。

滿足各種需要的工具包

MultiFiber Pro 擁有多個方便的工具包配置，可滿足您所有的清潔、檢查和驗證測試需求。工具包包括：

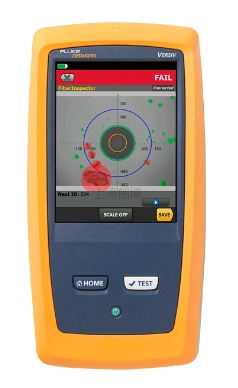

FI-7000 FiberInspector Pro 帶有 MPO 探尖和清潔用品
FI-7000 是一款終極檢查工具。此工具可使您快速檢查和認證端口或跳線的光纖端面。此工具可實現 2 秒自動完成通過/失敗檢測，排除主觀猜測，藉此任何人都可以成為光纖檢測專家。

• 光纖端面自動化通過/失敗驗收測試

• 可拖放的大型觸摸屏

• 由于污染、糙面、裂紋和劃痕造成的問題區域的圖形指示

• 符合工業標準 - IEC 61300-3-35

• 消除端面測量的人為主觀因素

• 包括用于檢測探頭的 MPO 探尖和 MPO 清潔器

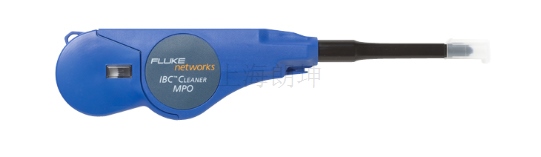

光纖清潔 – Quick Clean? 清潔器
清潔很重要。Fluke Networks 的 Quick Clean 清潔器可立即清潔光纖穿板式連接器和端面。只需推動工具端頭即可進行清潔操作，并用轉輪回位 – 就這么簡單。MPO Quick Clean 清潔器是與 MultiFiber Pro 工具包綁定在一起的，確保您在一開始就擁有最好的清潔工具。

型號和配件

型號

型號/名稱說明

MFTK1200

金牌支持服務 ?

MultiFiber Pro 測試基本工具包包括 MultiFiber Pro 光功率計、850光源、測試跳線、 MPO 適配器、磁性束帶附件和便攜箱。

MFTK-SM1310

金牌支持服務 ?

MultiFiber Pro 1310 nm 單模工具包包括 MultiFiber Pro 功率計、1310 nm 光源、測試參考線、MPO 適配器、磁性束帶附件和便攜箱

MFTK-SM1550

金牌支持服務 ?

MultiFiber Pro 1550 nm 單模工具包包括 MultiFiber Pro 功率計、1550 nm 光源、測試參考線、MPO 適配器、磁性束帶附件和便攜箱



捆包

型號/名稱說明

MFTK-MM850-SM1310

金牌支持服務 ?

MultiFiber Pro Multimode 和 1310 nm 單模工具包包括 MultiFiber Pro 光功率計、850 nm 光源、1310 nm 光源、測試參考線、MPO 適配器、磁性束帶附件和便攜箱

MFTK-MM850-SM1550

金牌支持服務 ?

MultiFiber Pro Multimode 和 1550 nm 單模工具包包括 MultiFiber Pro 光功率計、850 nm 光源、1550 nm 光源、測試參考線、MPO 適配器、磁性束帶附件和便攜箱

MFTK-SM1310-SM1550

金牌支持服務 ?

MultiFiber Pro Singlemode 測試工具包括 MultiFiber Pro 功率計、1310 nm 激光光源、1550 nm 激光光源、單模測試線（1 個無插腳/無插腳；1 個無插腳/帶插腳；2 個帶插腳/帶插腳），2 個 APC MPO 適配器、磁性束帶附件和和便攜箱。



配件

型號/名稱說明

MS2-MAG-KIT

磁性束帶附件和備用防護套

MFPOWERMETER

金牌支持服務 ?

MultiFiber Pro 光功率計。參見照片

FI2-7000-MPO

金牌支持服務 ?

FiberInspector Pro 配有 MPO 端頭及清潔用具。參見照片

MF1310 光源

金牌支持服務 ?

MultiFiber Pro SM 1310 nm 激光光源。參見照片

MF1550 光源

金牌支持服務 ?

MultiFiber Pro SM 1550 nm 激光光源。參見照片

MFMULTIMODESOURCE

金牌支持服務 ?

MultiFiber Pro 多模850 LED 光源。參見照片

TRC-MPO-PP-B

1 m MM TRC，MPO/MPO，帶插腳/帶插腳，B 型極性。參見照片

ADP-MPO-A

SM APC A 型極性 MPO 適配器。參見照片

BKC-MPO-ULC

MM MPO 無插腳 LC 連接器 1 m 扇形跳線。參見照片

BKC-MPO-USC

MM MPO 無插腳 SC 連接器 1 m 扇形跳線。參見照片

SBKC-MPOAPCU-LCAP

SM MPOAPC 無插腳 LCAPC 連接器 1 m 扇形跳線。參見照片

SBKC-MPOAPCU-SCAP

SM MPOAPC 無插腳 SCAPC 連接器 1 m 扇形跳線。參見照片

TRC-MPO-UP-B

1 m MM TRC，MPO/MPO，無插腳/帶插腳，B 型極性。參見照片

TRC-MPO-UU-B

0.3 m MM TRC，MPO/MPO，無插腳/無插腳，B 型極性。參見照片

TRC-SM-MPOAPC-PP-A

1 m SM TRC，MPOAPC/MPOAPC，帶插腳/帶插腳，A 型極性。參見照片

TRC-SM-MPOAPC-UP-A

1 m SM TRC，MPOAPC/MPOAPC，無插腳/帶插腳，A 型極性。參見照片

TRC-SM-MPOAPC-UU-A

0.3 m SM TRC，MPOAPC/MPOAPC，無插針/無插針，A 型極性。參見照片

ADP-MPO-B

B 型極性 MPO 適配器。參見照片

QuickClean-1.25-1P

Quick Clean 清潔器 1.25 mm 光纖、LC 和 MU，單

QuickClean-1.25-5P

Quick Clean 清潔器 1.25 mm 光纖、LC 和 MU，5 套裝

QuickClean-2.5-1P

Quick Clean 清潔器 2.5 mm 光纖 - SC、ST、FC、E2000，單

QuickClean-2.5-5P

Quick Clean 清潔器 2.5 mm 光纖 - SC、ST、FC、E2000、5 套裝

NFC-KIT-CASE-E

增強型光纖清潔工具包 – 包含 (1) 個用于 1.25mm 連接器的 Quick Clean 清潔器、(1) 個用于 2.5mm 連接器的 Quick Clean 清潔器、(1) 個用于 MPO/MPO 清潔的 Quick Clean 清潔器、一支溶劑筆、一個清潔管和一個軟攜包參見照片



規格

環境

工作溫度-10oC 至 +50oC

貯存溫度-20oC 至 +50oC

工作濕度95 %（10oC 至 +35oC）無冷凝

75 %（35oC 至 +45oC）無冷凝

不受控制 < 10° C

操作高度4,000 米

存儲高度12,000 米

振動隨機，2 G，5 Hz 至 500 Hz



光功率計（規定在 23oC (73oF) 條件下使用，除非另有說明）

檢測器類型InGaAs

校準波長850 nm、1300 nm、1310 nm、1550 nm

測量范圍0 dBm 至 -50 dBm

測試時間：6 秒

功率測量線性度±0.1 dB2

功率測量的不確定性±0.35 dB2

功率測量的可重復性< 0.10 dB2

顯示分辨率，dB 或 dBm0.01

功率顯示單位dBm, mW, μW

用戶可選的損耗極限0.05 dB 至 50.0 dB，增量為0.05 dB ，最高可達 10.0 dB，及增量為0.1 dB，最高可達 50.0dB

自動波長檢測是

極性檢測檢測 A、B、C 及 Corning Plug & Play? 通用系統的極性

2 kHz 檢測是

記錄存儲3000 個記錄，每個記錄一條光纖（250 12 芯光纜）

外部接口USB 2.0，全速

光學連接器12 芯光纖 MPO 接口，無插腳插頭。與 62.5 μm、50 μm 和單模光纖兼容。連接器有一個自動關閉的保護罩。

電源需求2 AA 堿性電池

電池壽命330 小時（典型）

自動關閉10、20、30 或 60 分鐘（可由用戶禁用）

低電量警告電量低圖標閃爍

尺寸大小5.8 英寸 x 3.2 英寸 x 1.6 英寸（14.7 厘米 x 8.0 厘米 x4.0 厘米）

重量10.9 盎司 (g)309

對于 850 nm，為 0 dBm 至 -50 dBm。對于 1300、1310、1550 nm，為 -5 dBm 至 -50 dBm

對于連續波的光信號。

測量的功率級 ≤0 dBm。背景燈打開。電池的壽命取決于所用電池的狀態和類型。Fluke Networks 推薦使用堿性電池。

23°C，10 分鐘預熱時間之后。

23°C，15 分鐘預熱時間之后。

自動波長，全部掃描并且背景燈打開。電池的壽命取決于所用電池的狀態和類型。Fluke Networks 推薦使用堿性電池。

光源

 850 nm 光源1310 nm 光源1550 nm 光源

發射器類型LED激光

波長±30 nm1310 nm ± 20 nm1550 nm ± 20 nm

譜寬 (FWHM)50 nm（典型）一般 2 nm，最大 5 nm

最小輸出功率≥ -24 dBm≥ -1 dBm

功率輸出穩定性≤ ±0.1 dB 超過 8 小時4±0.25 dB 超過 8 小時5

激光安全性IEC 60825-1：1 級

環型通量在光源光學連接器為50/125 μm 時，符合 TIA 455-526-14B、ISO/IEC 14763-3 和 IEC 61280-4-1。NA

光學連接器12 芯光纖 MTP/MPO 接口，無插針插頭。兼容 62.5 μm 和 50 μm 光纖，僅限非 APC。連接器有一個自動關閉的保護罩。12 芯光纖 MTP/MPO 接口，無插針插頭。兼容 9 μm 光纖，僅限 APC。連接器有一個自動關閉的保護罩。

4. 23°C，10 分鐘預熱時間之后。

5. 23°C，15 分鐘預熱時間之后

模式2 kHz 已調制，自動波長/td>

電源需求2 AA 堿性電池

電池壽命6>30 小時（典型）

自動關閉10、20、30 或 60 分鐘（可由用戶禁用）

低電量警告電量低圖標閃爍

尺寸大小5.8 英寸 x 3.2 英寸 x 1.6 英寸（14.7 厘米 x 8.0 厘米 x4.0 厘米）

重量11.4 盎司 (g)323
